集电环的工作原理集电环可分

文章出处:http://www.czhbjd.com责任编辑:美尔森罗兰人气:46发表时间:2021-09-28 16:29:57

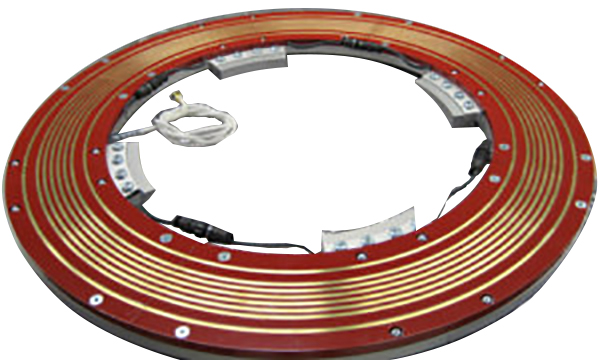

集电环的工作原理集电环可分为:集电环,电机集电环,径向集电环,端面集电环。集电环也叫导电环,集流环,汇流环,导电滑环,电刷,滑环,旋转关节,旋转电气关节等,导电环能提高系统性能,简化系统结构,避免因活动关节的旋转而扭伤导线。集电环是用于电机换向器或滑环上,作为导出导入电流的滑动接触体,它的导电,导热以及润滑性能良好,并具有一定的机械强度和换向性火花的本能。几乎所有的电机都使用碳刷,它是电机的重要组成部件。


  集电环的工作原理,集电环整体依靠弹力搭接原理、滚动搭接原理、或密封原理,以及巧妙的运动结构与密封结构设计、精密的零件制作配合、合理的选材等,构成稳定可靠的旋转连通系统。电子工程师根据集电环工作原理集电环的转子是一系列紧套在旋转轴上的银质滑环,滑环与轴以及滑环自身之间均用绝缘材料隔开,定子是一系列装有压紧弹簧的电刷。测量时,首先用联轴器把集电环联结在转轴上,使集电环的转子能随轴转动,定子固定并与转子紧密接触。然后分别用导线把应变片和转子连通、把测试电路与定子连通,靠电刷与滑环的紧密贴合进行应变信号的传递。


  集电环滑环结构简单、坚固、成本低。其主要缺点是所测元件高速运转时,接触电阻较大且不稳定。但在测试中可采取一些措施可降低接触副电阻,如增加电刷数目、调整电刷与滑环的接触压力,正确选取滑环材料等。集电环工作的时候,电刷和外壳的配合要非常到位,而且二者的材质硬度要相当,否则,当电刷的硬度比集电环外壳要高时,也就是说电刷材质的硬度高而集电环外壳的材质过软,经常会在集电环上出现和电刷一样宽度的磨损。尤其对对于是高温环境下运行的电机,更容易引起电刷或集电环的过度磨损。集电环在工作的时候,特别需要留意是否出现小火花,因为这往往是其出现磨损伤痕的时候了,如果一旦出现小火花,这就是电刷附近出现了小磨损,如果不加以控制,磨损就会逐步扩大,最后导致整个集电环不能工作的情况出现。我们在集电环滑环工作的时候,一定要防范这类事故的发生,如果对于大型的危险设备,出现这样的苗头,如果加以控制的话,或许能避免一场大的安全生产事故。这也是基于对集电环基本结构和工作原理详细了解的基础上做出的预判预分析预防范的一种理论基础。
