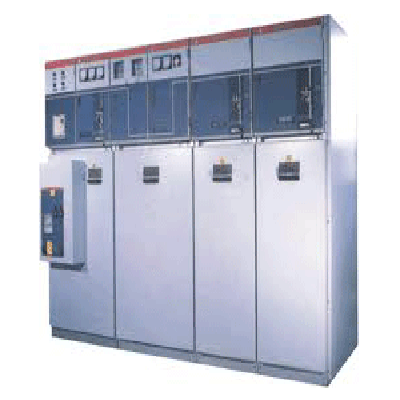

高压环网开关柜

高压环网开关柜

产品分类:开关柜
产品简介: 高压环网 开关柜 高压环网 开关柜 介绍 高压环网 开关柜 一般是在中压的二级配电或箱变中使用,优点是固定式结构体积小,大多是真空或SF6气体绝缘的负荷开关,也有产气式负荷开关,使用中维护量小或是免维......
订购热线:  15031742917


高压环网开关柜

      高压环网开关柜介绍

      高压环网开关柜一般是在中压的二级配电或箱变中使用,优点是固定式结构体积小,大多是真空或SF6气体绝缘的负荷开关,也有产气式负荷开关,使用中维护量小或是免维护,但额定电流一般为630~1250A,保护大多采用熔断器,部分产品也有断路器的方案,主要在1000KVA变压器以下的系统中使用。为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护。

      本产品应用范围

      高压环网开关柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流,因此高压环网开关柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择,以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多。高压环网开关柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。

      高压环网开关柜操作规程

      送电规程:1、关上柜门--抽出绝缘隔板--操作柄插入孔(Ⅰ)--顺时针转90--按地开关分闸--取出操作柄再次插入--顺时针转90--隔离开关合闸到位。2、操作柄插入孔(Ⅱ)--顺时针转动90--负荷开关合闸到位。

      停电规程:1、操作分闸手动按钮--负荷开关分闸到位。2、操作柄插入孔(Ⅰ)--逆时针转90--隔离开关分闸--取出操作柄验电--无电时取出操作柄插入孔(Ⅰ)--逆时针转90--接地开关合闸到位;(1#、2#进线柜无接地功能)。3、打开仪表门--插入绝缘隔板--将闭锁杆拔向左边--打开柜门。

      高压环网开关柜种类

      高压环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备。柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见。环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可靠性接地。产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口。
