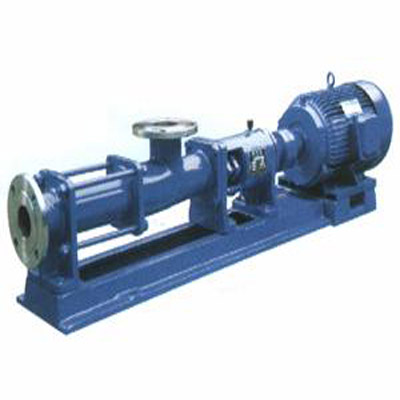

G型单螺杆泵

G型单螺杆泵

产品分类:螺杆泵
产品简介: 沧州美尔森罗兰机电设备有限公司 生产的 G型单螺杆泵 输送各种粘度的液体,特别是粘稠难输送的介质。各种浓度的液体及经过分离脱水的干物料。含有固体颗粒、纤维、悬浮物的液体。液体、气体、固体的混合物。不能......
订购热线:  15031742917


沧州美尔森罗兰机电设备有限公司生产的G型单螺杆泵

输送各种粘度的液体,特别是粘稠难输送的介质。各种浓度的液体及经过分离脱水的干物料。含有固体颗粒、纤维、悬浮物的液体。液体、气体、固体的混合物。不能受搅动、剪切、掠夺的敏感性液体。腐蚀性液体。

●G型单螺杆泵工作特点

单螺杆泵适应范围广,可输送一切流动介质甚至非流动物料。流量、压力稳定,无脉动。变转速即可改变输出流量,可用作计量投加。吸入能力强,工作噪声小,无泄漏,无温升。

● 关于单螺杆泵的选项

正确的选型是获得最佳使用效果的关键,为满足介质不同物理、化学特性的运行要求,我们建议:用户提出泵运行数据,由我公司专业人员选型推荐,最后由用户确认。

选型时必需的主要运行数据有:

输送介质 名称、腐蚀性、磨蚀性、粘度、固体含量、工作温度;

运行参数 流量或流量范围、最大压力、连续或间断运行;

安装环境 卧式或立式、固定或移动、连接管路的特殊要求、防爆防护要求。

G型单螺杆泵属于转子式容积泵,它是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵,主要工作部件由具有双头螺旋空腔的衬套(定子)和在定子腔内与其啮合的单头螺旋螺杆(转子)组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时,定子 — 转子副就连续地啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,把输送介质从吸入端经定子 — 转子副输送至压出端,吸入密闭腔内的介质流过定子而不被搅动和破坏。

  衬套内表面具有双螺纹,其任意截面为一长圆,两端是半径为R(等于螺杆截面半径)的半圆,中间是长为4e的直线段。衬套的任意截面都是相同的长圆,只是彼此互相错开一个角度。

  螺杆装入衬套后,螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室,同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时,靠近吸入室的第一个工作室的容积逐渐增大,形成负压,在压差的作用下液体被吸入工作室。随着螺杆的继续转动,工作腔容积不断增至最大后,这个工作室封闭,并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体,因此液体被连续不断地从吸入室沿轴向推向压出室。

螺杆泵的品质

    现在市场上的螺杆泵的种类较多,相对而言,进口的螺杆泵设计合理,材质精良,但价格较高,服务方面有的不到位,配件价格高,订货周期长,可能影响生产的正常运行.

    国内生产的大都仿制进口产品,产品质量良莠不齐,在选用国内生产的产品时,在考虑其性价比的时候,选用低转速,长导程,传动量部件材质优良,额定寿命长的产品.

G型单螺杆泵的特点

  G型单螺杆泵由于结构和工作特性,与活塞泵离心泵、叶片泵、齿轮泵相比具有下列诸多优点:

  1、能输送高固体含量的介质;

  2、流量均匀压力稳定,低转速时更为明显;

  3、流量与泵的转速成正比,因而具有良好的变量调节性;

  4、一泵多用可以输送不同粘度的介质;

  5、泵的安装位置可以任意倾斜;

  6、适合输送敏感性物品和易受离心力等破坏的物品;

  7、体积小,重量轻、噪声低,结构简单,维修方便。

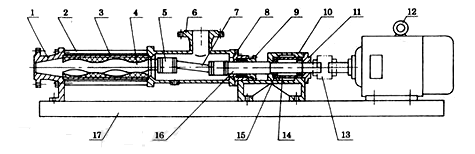

1 出料腔 2 拉杆 3 螺杆胶套 4 螺杆轴 5 万向节总成 6 吸入口体

7 连节轴 8 填料器 9 填料压盖 10 轴承座 11 轴承盖 12 电机

13 连轴器 14 轴套 15 轴承 16 传动主轴 17 底座

G型单螺杆泵性能参数:
