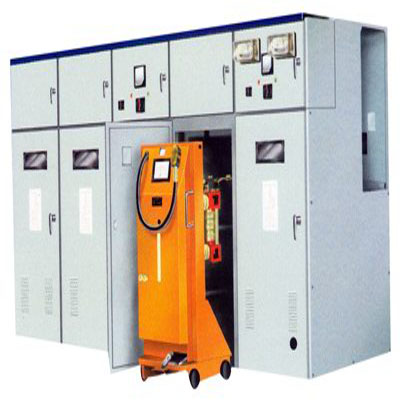

移开式开关柜

移开式开关柜

产品分类:开关柜
产品简介: 开式开关柜 移开式 开关柜 介绍 移开式 开关柜 全程为中置移开式开关设备。属于高压配电装置,最高工作电压3.6 / 7.2 / 12kV ,系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。用于接......
订购热线:  15031742917


开式开关柜

      移开式开关柜介绍

      移开式开关柜全程为中置移开式开关设备。属于高压配电装置,最高工作电压3.6 / 7.2 / 12kV ,系三相交流50Hz单母线分段系统或双母线分段系统的户内成套配电装置。用于接受和配3.6-12kV的网络电能,并对电力电路实行控制保护、监视和测量。 中置式开关柜主要用于发电厂,中小型发电机的送电,电力系统二次变电所的受电、送电,工矿企事业单位的配电,以及大型高压电动机的起动等。

      移开式开关柜活门机构

      移开式高压开关柜的活门机构有多种形式。采用旋转翻门及平移滑门两种机构,它们各有特点,难以替代。旋转翻门机构较为简单,动作灵活可靠、推动力小。是十分理想的机构,但是为了使开启 后的翻门有个隐藏空间,应将触头罩设计成前面凸台形状,这样就必须加长开关柜前半仓深度,其增加的深度与活门的宽度成正比,故多用 于触头罩较小的 10 kV 柜中。而平移滑门机构较为复杂,因为滑门行程较长,而且有多处转动与平动的转换,需要推动力大。虽然触头罩前 面无需做成凸台形状,可以节减开关柜的前半仓深度,但应采取加长触头罩长度等措施,以增加爬电距离,一般多用于 35 kV 柜中。

      移开式开关柜应用范围

      发电厂的厂用电系统习惯采用移开式开关柜,而供电系统用固定柜较多。随着科学技术的进步和新产品的不断开发成功,很多习惯用法也在发生变化。例如金属铠装移开式开关柜就是在固定式开关柜的基础上发展起来的。金属铠装移开式开关柜为全封闭结构,各功能小室相互隔开,正常操作性能和防误操作功能百加完善和合理,检修方便,其运行的安全可靠性大为提高。对于用户来说,产品投运后要对其载流量和稳定性做到心中有数,要确保设备的可靠、安全运行。在产品投运初期,加强监视是十分必要的,在高峰负荷以及夏季环境温度较高时,监视设备的运行状态尤其重要。例如可采用红外测温等方法来监视设备的发热情况,及时发现潜伏的不正常发热现象。
