蝶型恒压电机刷握

蝶型恒压电机刷握

产品分类:刷握刷架
产品简介: 一、双斜恒压 刷握 :其中包括,双斜刷盒和两套恒压夹持器组合而成。 1、 刷握 的结构型式:是两只20°倾斜的刷盒对称用一横梁连接成一整体的双斜式恒压刷握。从横梁到下面20°+20°双斜倾角交点的三角区域内设置......
订购热线:  15031742917


一、双斜恒压刷握:其中包括,双斜刷盒和两套恒压夹持器组合而成。

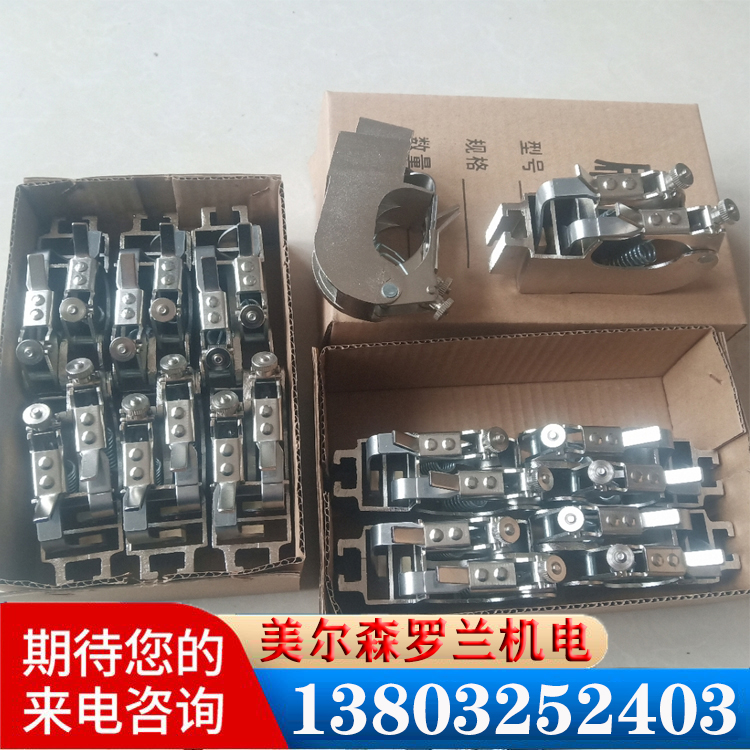

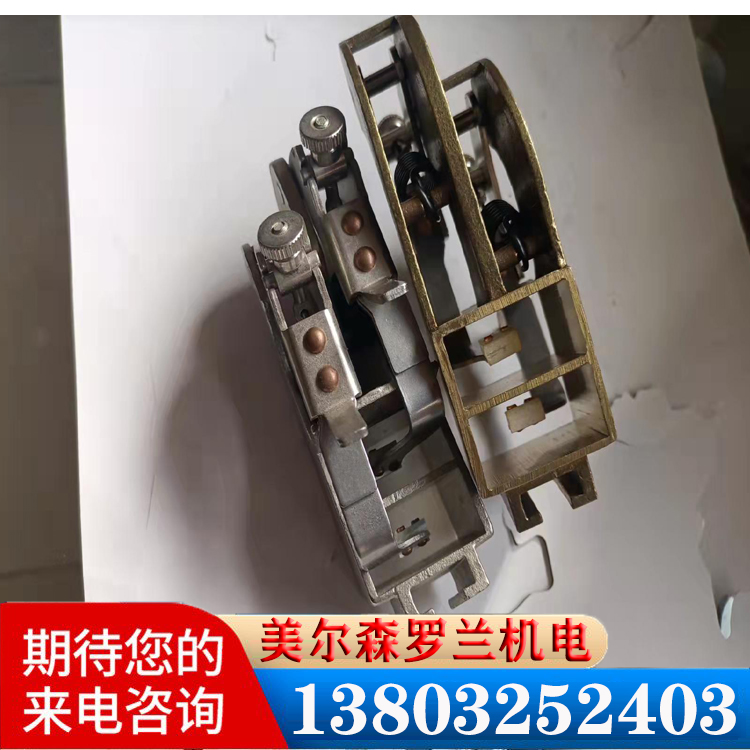

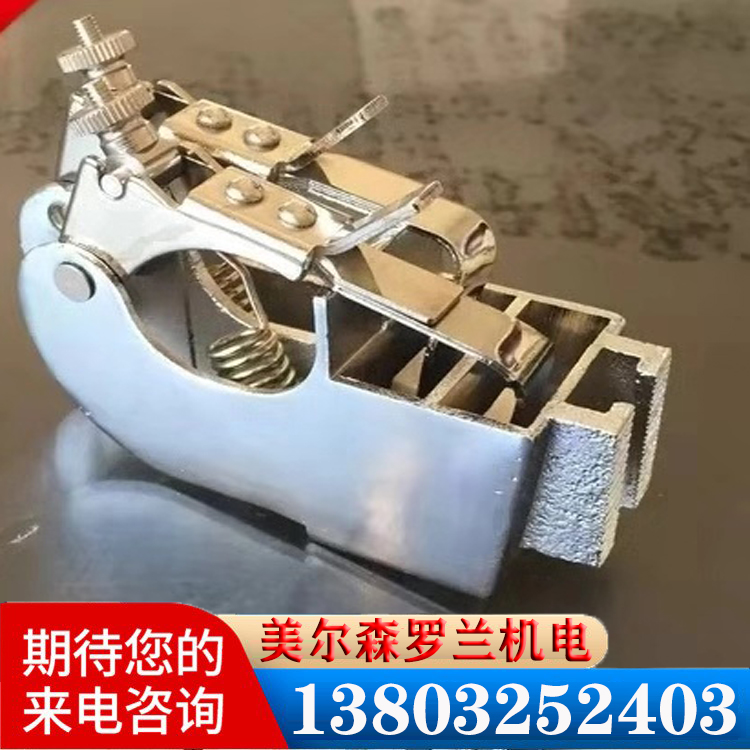

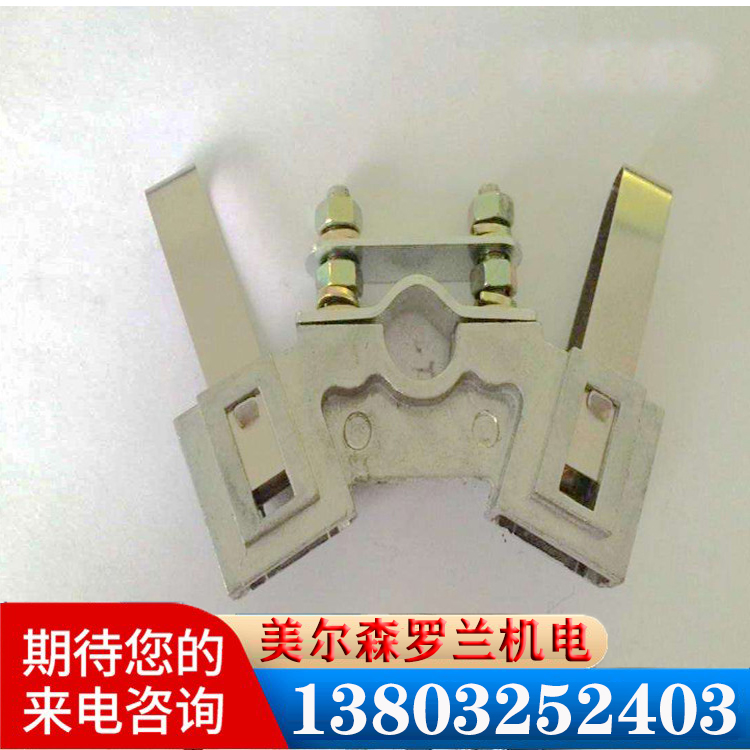

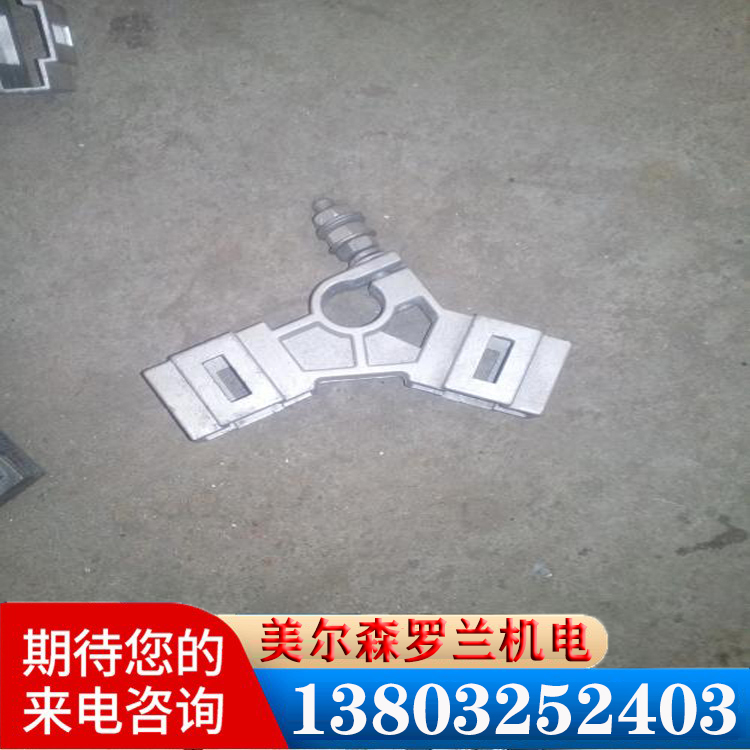

1、刷握的结构型式:是两只20°倾斜的刷盒对称用一横梁连接成一整体的双斜式恒压刷握。从横梁到下面20°+20°双斜倾角交点的三角区域内设置面对面的V型夹子夹持区。

2、夹持区的配置:在双刷盒的顶端各设有两对对称的端枝以台高支撑和增加夹持器回转半经间的距离,以便于操作。在端枝顶端设有对称的两对短的定位肖(图1.3),以支撑夹持器回转半经的定位。在三角区横梁中间还设有一对长的定位卡轴,以作夹子的安装定位,使每套夹子的卡槽卡在定位卡轴上,面对面对称安装于刷握上。

3、优化结构:在盒内面对面的两个中间段设一减摩凹槽(图1.5)。以减少摩擦面积。在刷盒的两个侧面的中间各设有一滤清汽孔,既减轻重量通透散热又滤除摩擦掉的碳粉,可降低摩擦系数。在刷盒伸出端口的前后缘各设有两个端口支撑,以增加强度预防端口受热变形。

二、恒压夹持器是由三个单元元件组合而成:

1、恒弹力弹簧采用钢卷弹簧,其优点是钢卷弹簧不需支架支撑、没有结构性的摩擦,弹力面宽弹力均恒稳定。

2、采用薄板带半硬不锈钢做成V型夹子,在夹子的后叶中部两侧设有开口以通过短的定位肖,以便随时拆卸更换。

3、采用弹簧带钢做成U型支架,其钢性强坚固耐用。

4、三件组合:

U型夹持器支架以倒U型的形式与V型夹子的后半叶铆接成一体,恒力弹簧铆接于U型支架的另一端,组合成一完整的UV恒弹力夹持器。两套UV恒弹力夹持器面对面对称安装于刷握的定位卡轴上,组成一完整的双斜恒压电机刷握

操作时当压簧触压到刷握刷尾时用手一推U型支架V型夹子即可夹在定位卡轴上。拆卸时只需一只手指头一压一抠V型夹子的上抠手,夹持器即刻弹出。好装好拆操作非常方便。由于夹持器采取了支架结构随刷盒的角度安装,能跟随电刷施压并持久的保持在电刷的中心,使刷子受力均衡稳定随动性好。可提高在复杂工况中的适应性,稳定性,耐用性和可操作性。

上述的实用新型设计精细措施得当、型式先进、结构合理,优化了产品结构,提高了适应性,稳定性,耐用性和可操作性。类型独特酷似蝴蝶精妙绝伦,简称——蝶型双斜恒压电机刷握。

三、引用旋转电机技术标准:

GB755—81.旋转电机基本技术要求。 JB5779. 电机用刷握尺寸。

GB3076.金属簿板(带)拉伸试验方法。 JB/T2361. 恒压刷握。

四、本实用新型电机刷握型号:是由刷盒与夹持器型号组合而成。

型号:刷握型号TDHX201—1C—32×20×64/UV01—17.6

名称 刷盒型号 夹持器型号

实名缩略型号:TDHX2(01): 蝶型双斜恒压电机刷握

01:同结构型式的刷盒序列号

五、刷握型号的标注:

例01型:TDHX201—2C—32×20×64/UV01—17.6

TD:T:特种、D:蝶型、

H:恒压力

X:型式X:斜刷盒

2:刷盒孔数 2、双孔

01:同结构型式的刷盒顺序

2:刷握横向恒力弹簧数目

C:刷盒材料代号C:铸铅黄铜ZCuZn40Pb2

32×20×64:用电刷规格(m)

UV:夹持器结构:U型夹持器支架V型夹子

01:种夹持器序号

17.6:弹簧弹力(N)

适用范围:

本实用新型在刷握的系列产品中有一定的实用技术优势,适用于一般工业直流电动机,特别适用于可逆直流电动机,也可供冶金行业和电动机制造厂商选用,可替代进口和改造在线的陈旧设备。

经济效益和社会效益:

本实用新型优化了产品结构,提高了适应性,稳定性,耐用性和可操作性。结构简单不易变形,操作方便,压力均恒经久耐用效果好,设计精细、型式先进、结构合理、专业技术性强,在刷握的系列产品中具有一定的实用技术优势。可替代进口和改造在线中的陈旧设备,适应于我国当前工业设备的装备需要和电动机制造厂商的选用。提高品种质量和技术含量。由于采用了上述的技术,可降低故障率,提高运转率。延长电机的使用寿命5—8年,大中型直流电动机年可节省修复费用5—8万元,降低电机的故障率50%,降低劳力和检修费用30%,在工业生产中可产生可观的效益。提高刷握质量,降低消耗和成本,应用于全国的工业生产中每年可创造经济效益近亿元。

结构配置说明

刷握安装尺寸适配检索示意图
