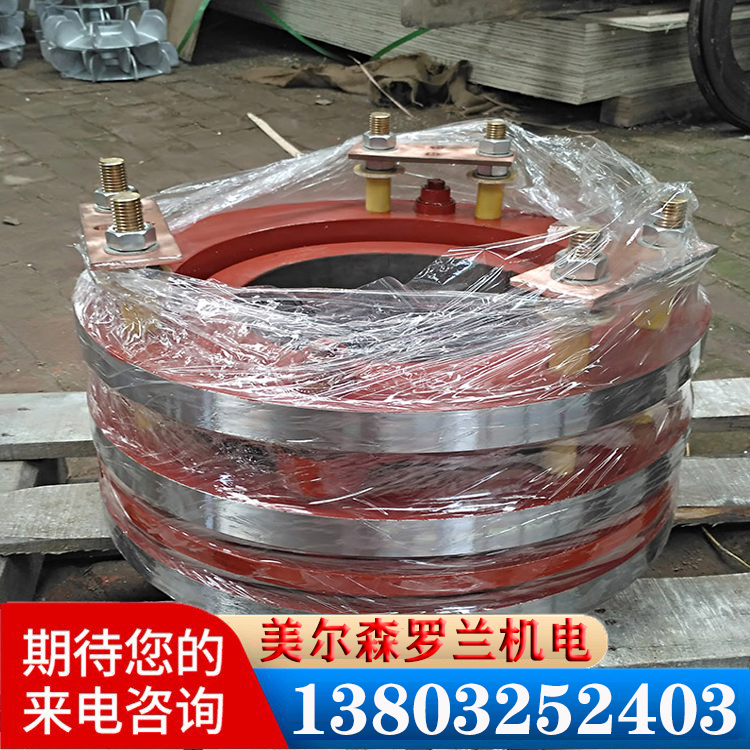

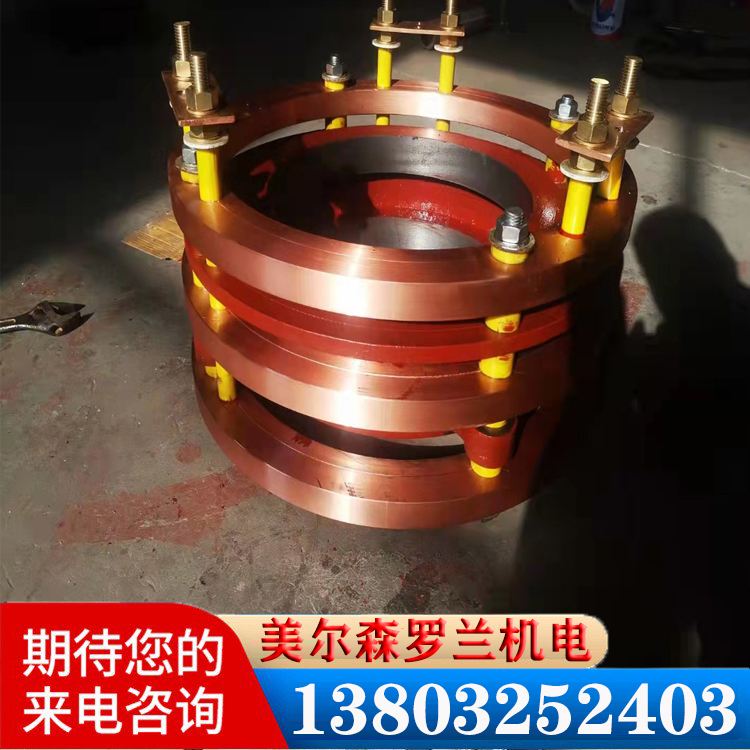

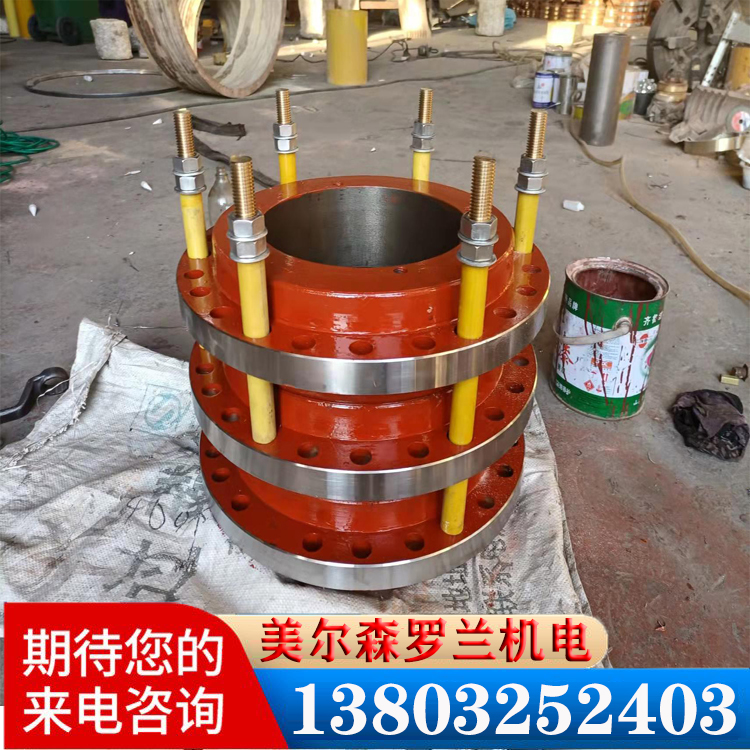

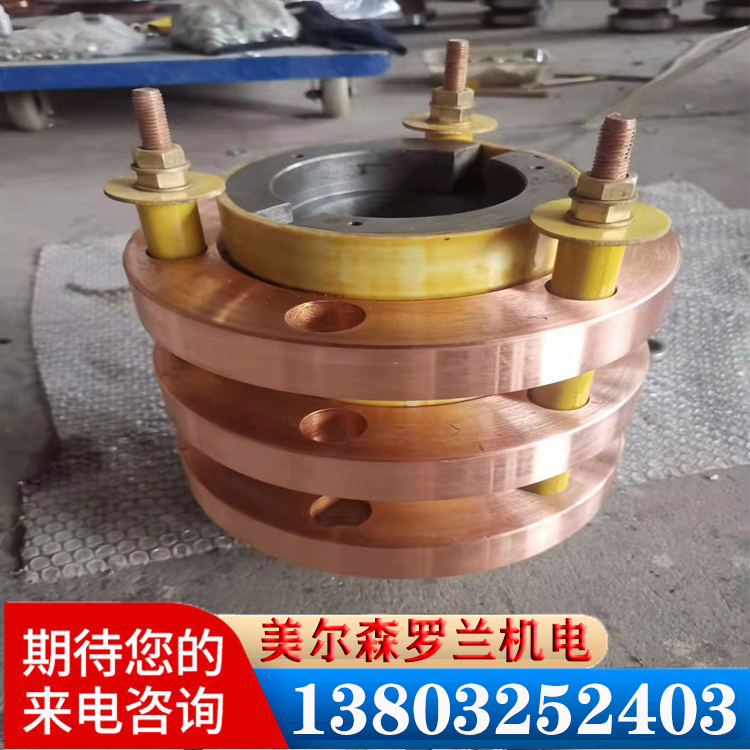

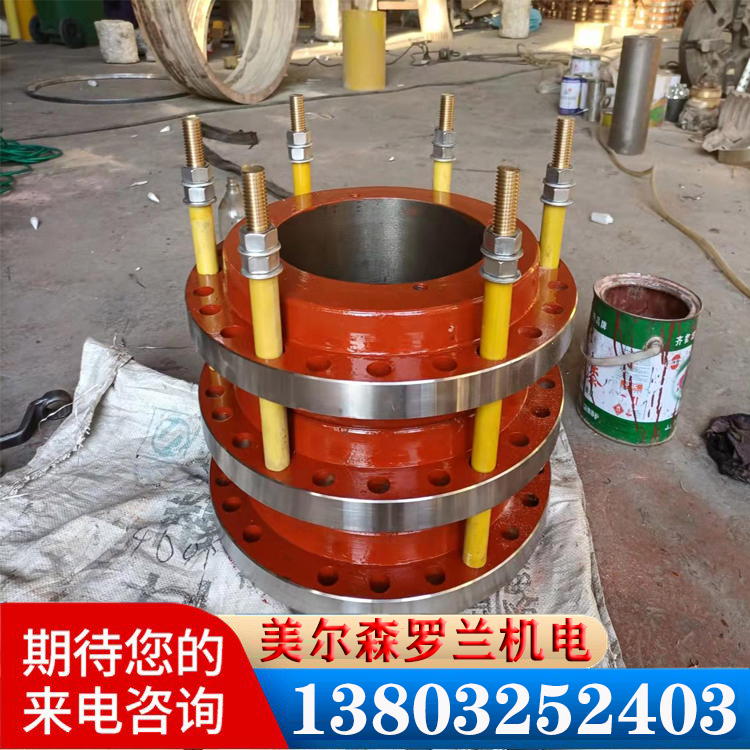

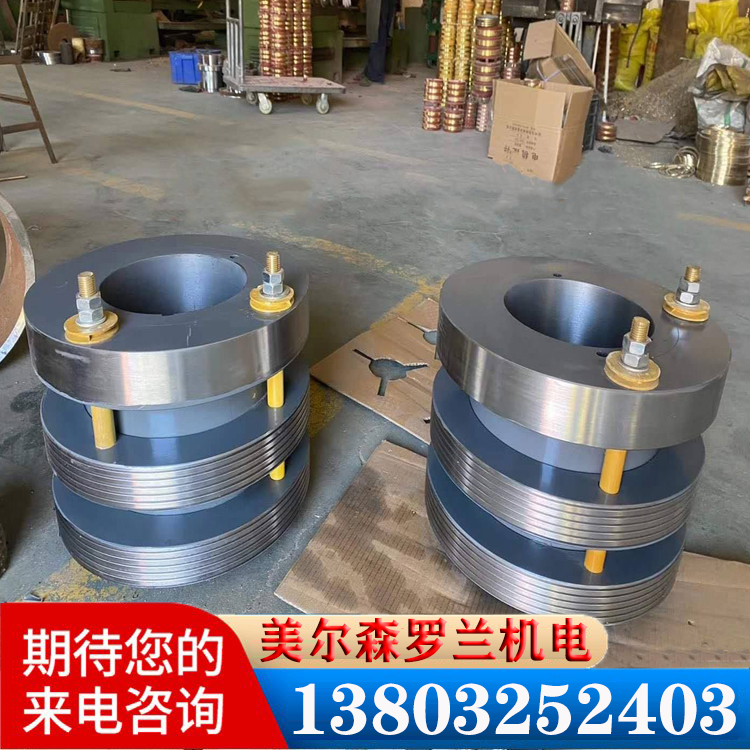

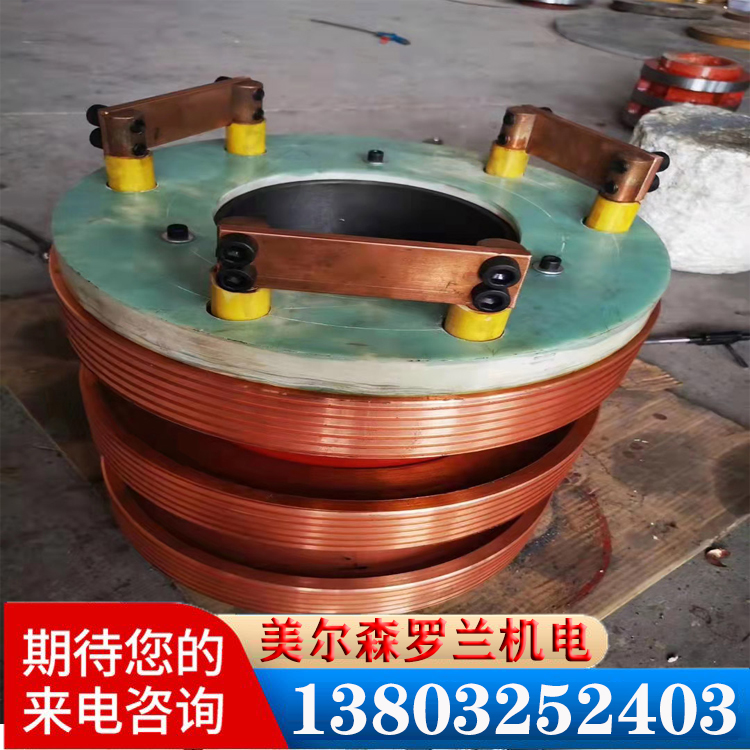

湘潭YRKK900集电环

  在电的旋转传导和信号旋转传输中，需要一静态导体和一旋转动态导体良好接触的系统，这种用于功率旋转传导或信号旋转传输的装置就叫集电环（滑环）系统。在集电环系统中，一般把中心环叫集电环，与集电环接触的导体统称为碳刷。以贵金属制成的刷体单支叫刷针或多支叫刷束。支撑电刷并保持电刷相对位置的装置叫刷架，与电刷配合的盒叫刷盒，刷盒上安装一套能实现碳刷压力的装置叫压指，压指与刷盒的装配统称为刷握装配，也叫刷握。

  根据不同的要求，集电环在设计制造中可选择不同的材料，选择材料首先考虑的条件是电流密度的传导实现，环境的适应以及机械性能保障。根据配置设备使用条件、目的转数、设备设计寿命、产品要求维护周期等因数综合考虑。集电环有装配式、模塑式、桥式、密闭式、开启式等诸多结构形式。集电环的材料根据传统的经验一般有锡青铜、硅黄铜、不锈钢、碳素钢、贵金属。设计集电环系统时首先根据机器的使用条件综合考虑确定集电环材质。

  在集电环的材质确定后，根据功率计算出电流密度、线速度，再选择碳刷的材质。碳刷材质的正确选择在集电环系统中至关重要，它决定着集电环的寿命、机器的稳定性。不同的环境下和不同性能的机器使用的碳刷都会有极大的差别，特殊情况下要有现场实践确定。开发研究综合性能完美的接触导电刷是我们业内义不容辞的责任。新出厂的集电环表面粗糙度在0.75～1.25μm，高于0.75μm电刷会产生谐波颤动，形成瞬间断路，这一点往往会给人们造成误解。低于1.25μm 集电环和碳刷磨损会相对过快。应尽可能避免小于或等于0.2μm的粗糙度。促使集电环快速形成导电氧化膜是集电环制造商的制造技术核心，只有导电氧化膜形成后，机器才会稳定下来。氧化膜的形成是在70度左右的情况下完成，当氧化膜形成后温度会缓慢下降到40～50度，形成一个稳定的良好的运行环境。集电环表面在形成良好的导电氧化膜后整个系统就产生了一个质的变化，集电环与碳刷的使用寿命会提高数十倍。
